Tworzenie dokumentów z Pandoc i Eisvogel

Wprowadzenie do Pandoca

Pandoc jest bardzo wszechstronnym narzędziem do konwersji dokumentów między różnymi formatami. Najbardziej znany jest z transformacji plików tekstowych w formacie Markdown z wmieszanym LaTeX-em w PDF i EPUB, przy której szczególnie uwidacznia się jego zdolność do zamiany prostych formatów w bardzo złożone przy niewielkim zaangażowaniu użytkownika.

Wadą Pandoca, przynajmniej na Arch Linuksie, jest masa bardzo często aktualizowanych haskellowych zależności. Po zainstalowaniu pakietu ze standardowego repozytorium miałem wrażenie, że aktualizacje systemowe zajmują się głównie odświeżaniem Pandoca i jego zależności. Rozwiązałem to, instalując z AUR wersję skompilowaną z zależnościami, czyli pakiet pandoc-bin, zajmujący na dysku około 147 MiB.

Niestety, to jest dopiero początek okupowania dysku, bowiem głównym silnikiem Pandoca służącym do renderowania PDF-ów jest, jakżeby inaczej, LaTeX. Ten zajmuje u mnie blisko 2 GiB, z czego lwią część stanowią dodatkowe fonty. Tu jednak nie szukałem żadnych optymalizacji. Pogodziłem się z faktem, że gdy wyrzucę LaTeX-a drzwiami, wróci oknem. Zbyt dobrze działa.

Prosty przykład

Weźmy teraz plik, prezentujący podstawowe formatowanie Markdown¹. Na początku dorzucimy metadane w języku YAML, zgodnie z jego standardem zamknięte między znacznikami początku (---) i końca (...) dokumentu (z punktu widzenia YAML-a metadane są dokumentem samym w sobie). Są to głównie typowe metadane dokumentu tekstowego, opisujące tytuł czy autora, ale też wskazówki odnośnie procesu konwersji:

---
title: "Lorem ipsum"
subtitle: "Dolor sit amet"
footer-left: "Consectetur adipiscing elit"
author: [Mariusz Chilmon <<vmario@vmario.org>>]
lang: "pl"
titlepage: yes
colorlinks: yes
...

> Talk is cheap. Show me the code.
>
> — _Linus Torvalds_

# Rozdział

## Podrozdział

,,Zażółć gęślą jaźń''.

Lorem ipsum dolor --- sit amet,
[consectetur](https://example.com) adipiscing elit[^1].
_Vestibulum_ **placerat** ***erat*** `quis` vulputate consequat.

Pellentesque dui turpis:

* tincidunt vel sapien eget,
* feugiat consequat nunc.

In ultricies augue ut arcu maximus dapibus:

1. In non eleifend sapien.
2. Nullam facilisis id nibh vitae rhoncus.

[^1]: Vestibulum ut mollis libero.

| Quisque in          | Varius lacus             |
|---------------------|--------------------------|
| proin semper        | lacus in massa           |
| tincidunt hendrerit | mauris quis tellus lorem |

```c++
#include <iostream>
#include <vector>

using namespace std;

// Example code.
int main() {
    const vector<int> NUMBERS{42, 43};

    for (const auto& number : NUMBERS) {
        [](int n){ cout << n << " "; }(number);
    }

    return EXIT_SUCCESS;
};
```

Kompilujemy to prostą komendą, przekazującą przy okazji datę kompilacji, czyli jeszcze jedną metadaną:

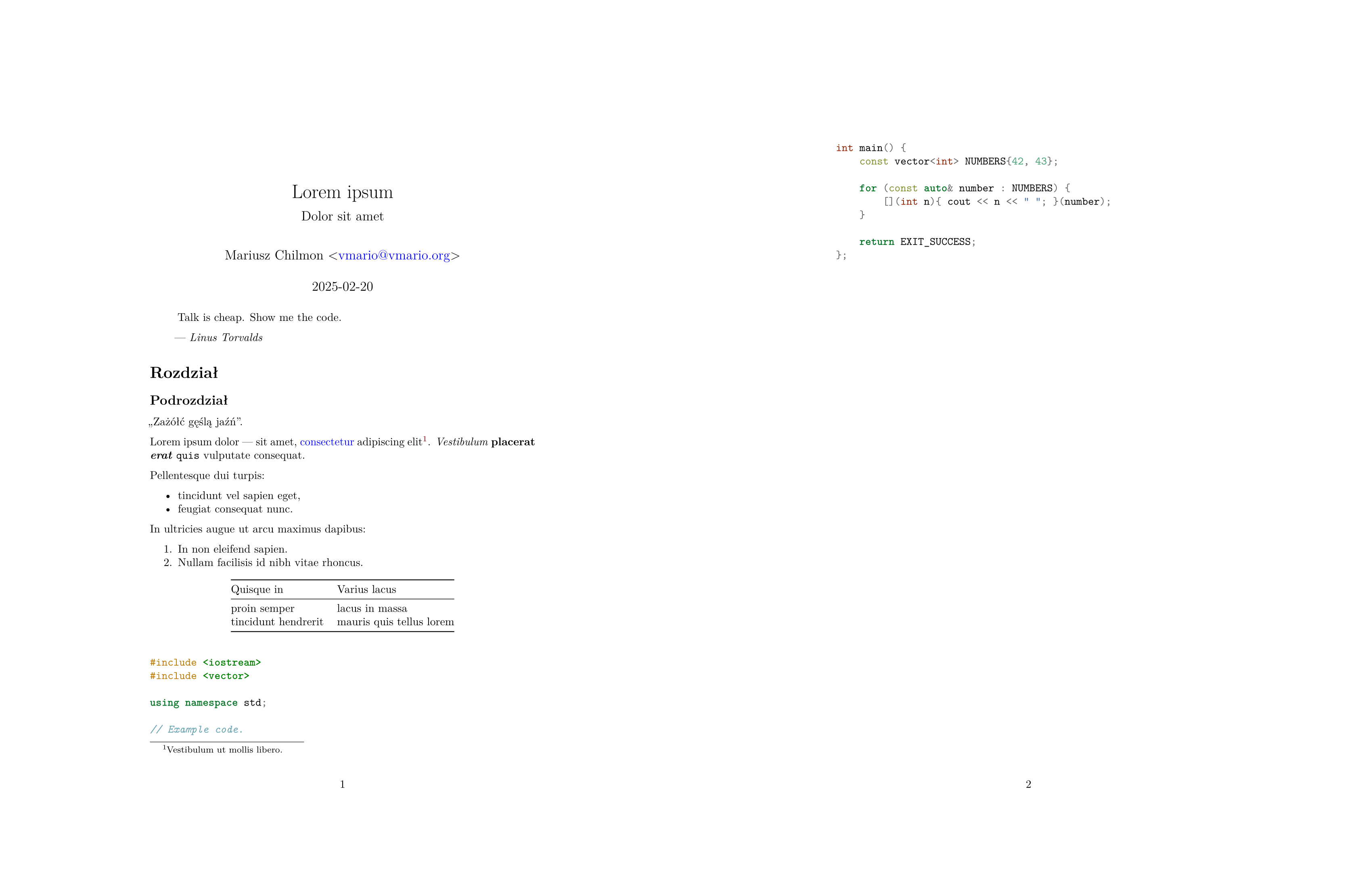

pandoc simple.md -o simple-generic.pdf --metadata date="$(date +%F)"

Efekt cechuje się typową dla LaTeX-a schludnością. Szeryfowy font nie sprzyja jednak czytaniu z ekranu, a całość, poza ładnie pokolorowanym kodem, nastraja czytelnika podobnie jak błoto pośniegowe w Wigilię Bożego Narodzenia.

Szablon Eisvogel

Tu przychodzi z pomocą szablon Eisvogel zaprojektowany do tworzenia materiałów dydaktycznych, szczególnie z zakresu IT. Myślę, że nada się też znakomicie do różnego rodzaju raportów, sprawozdań i dokumentacji technicznych. Zestaw przykładów pokazuje, że twórcy zadbali o implementację szeregu istotnych funkcji. Najważniejsze jednak, że za chwilę nasz dokument będzie się prezentował znacznie ciekawiej, wciąż zachowując elegancję.

Arch Linux ma ten pakiet w AUR, a po instalacji wystarczy do wywołania Pandoca dopisać argument --template eisvogel i, ewentualnie, opcję --listings, jeżeli chcemy uzyskać inny wygląd bloków kodów — właściwie to nawet mniej kolorowy niż w wersji generycznej, ale za to z dodatkowym wyróżnieniem.

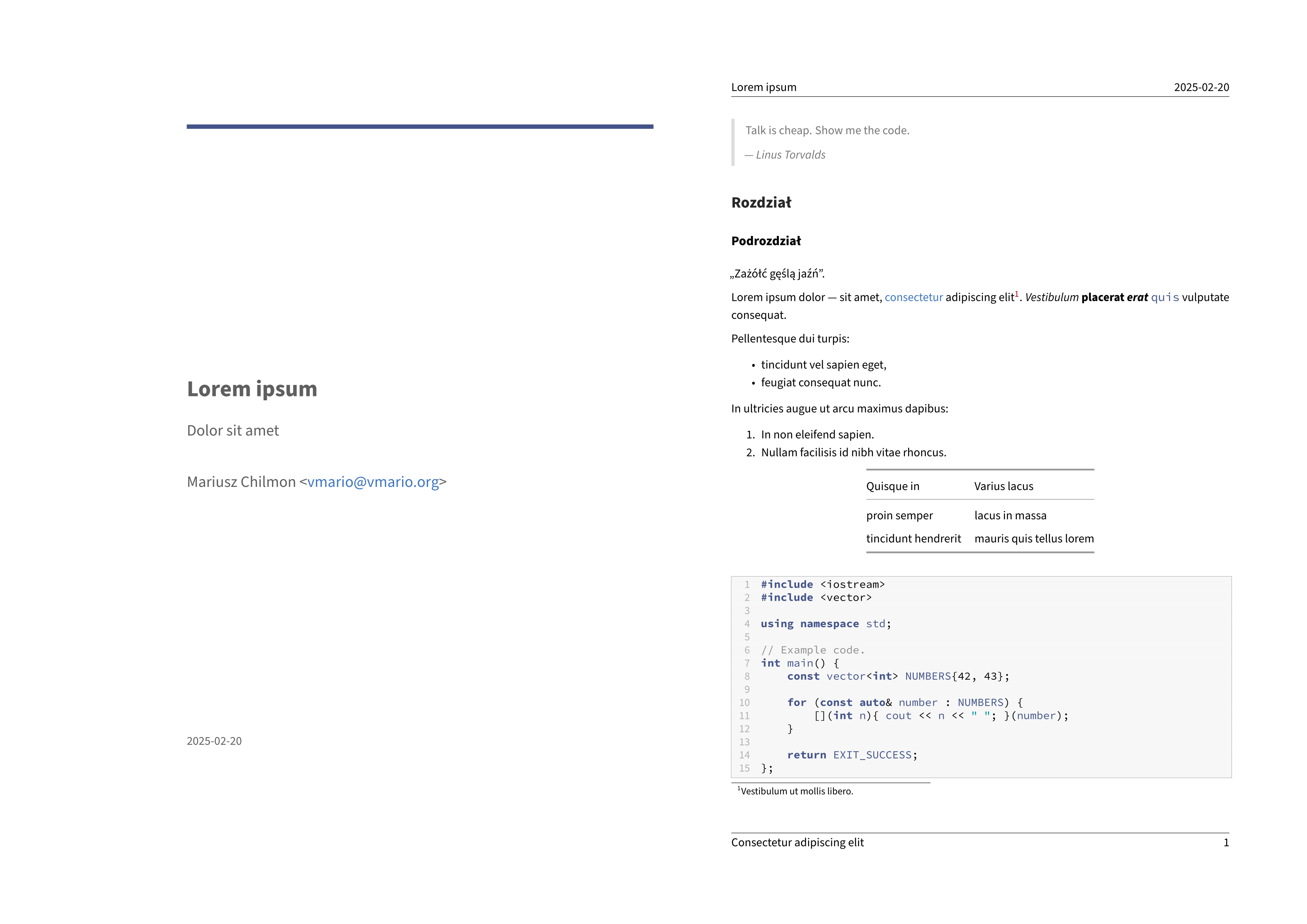

pandoc simple.md -o simple-eisvogel.pdf --metadata date="$(date +%F)" --template eisvogel --listings

I to wszystko. Otrzymujemy znacznie nowocześniej wyglądający dokument. Moim zdaniem, poza tabelkami, prezentuje się to znakomicie.

Zainstalowawszy Pandoca, LaTeX-a i Eisvogel otrzymujemy zatem narzędzie, którym możemy stworzyć zgrabnego PDF-a pisząc w Markdownie. Ponieważ wejściem jest plik tekstowy, możemy cały proces zautomatyzować wedle potrzeby, w skrajnym przypadku generując dokument całkowicie automatycznie.

Jeżeli ktoś nie chce instalować całego środowiska pracy, może wykorzystać obraz Dockera.

Dodatkowe możliwości

Prostota, estetyka i możliwość oprogramowania to nie jedyne zalety powyższego zestawu narzędzi. Skoro już ściągnęliśmy cały ten kram na dysk, możemy skorzystać z bogactwa LaTeX-a, dającego możliwości przeogromne w porównaniu z procesorami tekstu takimi jak Microsoft Word. Oczywiście, tracimy przy tym wygodę, jaką daje WYSIWYG, ale dostajemy wiele w zamian. Wprawdzie czasem wypozycjonowanie obiektu na stronie przyprawia o siwiznę włosów, ale za to żonglując ukośnikami i nawiasami sześciennymi dostajemy out of the box możliwość rysowania diagramów, włącznie z typowymi dla elektroniki cyfrowej przebiegami czasowymi, pisania dowolnie skomplikowanych równań, czy… osadzenia wyświetlacza alfanumerycznego (włącznie z samodzielnie zdefiniowanymi znakami!). Biorąc pod uwagę bogactwo materiałów na temat LaTeX-a i wsparcie AI, korzystanie z tych zaawansowanych funkcji nie jest tak bardzo skomplikowane, jak mogłoby się wydawać.

Weźmy na tapet dokument zawierający:

1. blok komentarza ozdobiony ikoną z zestawu fontawesome,
2. wyświetlacz alfanumeryczny,
3. wzór matematyczny,
4. listing pseudokodu z komentarzami,
5. przebieg czasowy,
6. graf.

Możemy go uzyskać za pomocą poniższego kodu:

---
lang: "pl"
header-includes: |
  \usepackage{awesomebox}
  \usepackage{algorithm}
  \usepackage{algpseudocode}
  \usepackage{tikz}
  \usetikzlibrary{automata, positioning, arrows, shapes, patterns}
  \usepackage{tikz-timing}
  \usepackage{lcd}
  \LCDcolors[MidnightBlue]{MidnightBlue!10}{MidnightBlue!80}
...

\tikzset{
    >=stealth',
    node distance=2.8cm,
    every state/.style={thick, fill=gray!20, align=center, text width=1.1cm},
    auto,
    font=\footnotesize,
}

# Blok komentarza

\awesomebox[teal]{2pt}{\faBook}{teal}{
    Lorem ipsum dolor sit amet, consectetur adipiscing elit.
    Morbi eu nulla quis tortor ullamcorper porta.
    Interdum et malesuada fames ac ante ipsum primis in faucibus.
    \lstinline{int foo(42)}.
}

# Wyświetlacz alfanumeryczny

Nunc nec risus at est \textLCD[0]{15}+commodo feugiat+ ac at metus. Integer consequat blandit metus quis dignissim. Donec hendrerit mi vitae euismod suscipit. Curabitur facilisis libero a aliquet molestie.

\DefineLCDchar{degree}{00010001010001000000000000000000000}
\begin{center}
\LCD{2}{16}
    |2025-02-19 15:07|
    |Temp: 36.6{degree}C|
\captionof{figure}{Wyjściowy stan wyświetlacza}
\end{center}

# Równanie

\begin{equation}
SMA_k = \frac{1}{k} \sum^n_{i=n-k+1} p_i = \frac{p_{n-k+1} + p_{n-k+2} + \cdots + p_{n}}{k}
\end{equation}

# Pseudokod

\begin{algorithm}
\caption{Średnia krocząca $SMA_{size}$}
\begin{algorithmic}[1]
    \State $measures_{index}\gets \Call{adc.temperature}$
    \Comment{zapis bieżącego pomiaru}
    \State $sum \gets 0$
    \For{$i \gets 0$ to $size$}
    \Comment{sumowanie wszystkich $size$ ostatnich pomiarów}
        \State $sum \gets sum + measures_i$
    \EndFor
    \State $index\gets index + 1$
    \Comment{obliczamy kolejny indeks w tablicy $measures$}
    \If{$index \geq size$}
    \Comment{pilnujemy, by nie przekroczyć rozmiaru tablicy}
        \State $index\gets 0$
    \EndIf
    \State \Return {$\frac{sum}{size}$}
    \Comment{zwracamy średnią}
\end{algorithmic}
\end{algorithm}

# Przebieg czasowy

\begin{figure}[h]
    \centering
    \begin{tikztimingtable}
        Przepełnienia timera 1 & L N(T0) G 10L G 10L G 9L [violet]; L [violet, dotted] \\
        Flaga \texttt{TOV1} & L N(F0) 4H N(F2) 6L 4H 6L 4H 5L; L [dotted] \\
        Pomiar ADC & L N(A0) 2H N(A1) 8L 2H 8L 2H 7L [darkgray]; L [darkgray, dotted] \\
        Przerwanie ADC & L 2L N(B1) G 8L 2L G 8L 2L G 7L [violet]; L [violet, dotted] \\
        Obsługa przerwania ADC & L 2L N(C1) H N(C2) H N(C3) 6L 2L H H 6L 2L H H 5L [darkgray]; L [darkgray, dotted] \\
        Konfiguracja \texttt{ADMUX} & 4D{Kanał A0} N(M2) 10D{Kanał A5} 10D{Kanał A0} 6D; [dotted] D{Kanał A5} \\
        Wynik \texttt{ADCH} & 3U N(H1) 10D{Pomiar A0 --- MSB} 10D{Pomiar A5 --- MSB} 7D; [dotted] D{Pomiar A0 --- MSB} \\
        Wynik \texttt{ADCL} & 3U N(L1) 10D{Pomiar A0 --- MSB} 10D{Pomiar A5 --- LSB} 7D; [dotted] D{Pomiar A0 --- LSB} \\
        \extracode
        \tablerules
        \draw
            (T0) edge[->, magenta, bend right] (F0)
            (F0) edge[->, magenta, bend right] (A0)
            (A1) edge[->, magenta, bend right] (B1)
            (A1) edge[->, magenta, bend right] (H1)
            (A1) edge[->, magenta, bend right] (L1)
            (B1) edge[->, magenta, bend right] (C1)
            (C2) edge[->, magenta, bend left] (M2)
            (C3) edge[->, magenta, bend right] (F2)
        ;
    \end{tikztimingtable}
    \caption{Zależności czasowe przy zmianie kanałów ADC}
\end{figure}

# Graf

\begin{figure}[h]
    \centering
    \begin{tikzpicture}
        \node[state, initial, initial text=start] (main) {\texttt{main()}};
        \node[state, below of=main] (loop) {\texttt{main-Loop()}};
        \node[state, right=of main] (k0) {pomiar $k_0$};
        \node[state, right of=k0, draw=blue, text=blue] (k1) {pomiar $k_1\dots k_{n}$};
        \node[state, below of=k1] (t0) {pomiar $t_0$};
        \node[state, left of=t0, draw=blue, text=blue] (t1) {pomiar $t_1$};
        \node[rectangle, draw, below of=t1, thick, pattern=dots, pattern color=gray, align=center, text width=2cm] (global) {zmienne globalne};
        \draw
            (main) edge[->] node{} (loop)
            (loop) edge[loop below] node{} ()
            (main) edge[->] node{\texttt{SEI}} (k0)
            (k0) edge[->] node{\texttt{ISR}} (k1)
            (k1) edge[->] node{ISR} (t0)
            (t0) edge[->] node{\texttt{ISR}} (t1)
            (t1) edge[->] node{\texttt{ISR}} (k0)
            (k1) edge[->, dashed, bend left=60, looseness=1.5] node{zapis} (global)
            (k1) edge[loop right, blue] node{\texttt{ISR}} (global)
            (t1) edge[->, dashed] node{zapis} (global)
            (global) edge[->, bend left, dashed] node{odczyt} (loop)
        ;
    \end{tikzpicture}
    \caption{Maszyna stanów uwzględniająca czas przełączania kanałów}
\end{figure}

Dla osoby nieznającej LaTeX-a przypomina to bigos ze wmieszanymi zszywkami, ale czy wystruganie diagramu czasowego w Inkscape albo Microsoft Visio byłoby prostsze? Nie wydaje mi się. A wprowadzanie jakichkolwiek poprawek na takim diagramie albo stworzenie tuzina wersji dla różnych zagadnień na pewno jest łatwiejsze w formie tekstowej.
